產品型號: JR-2015B

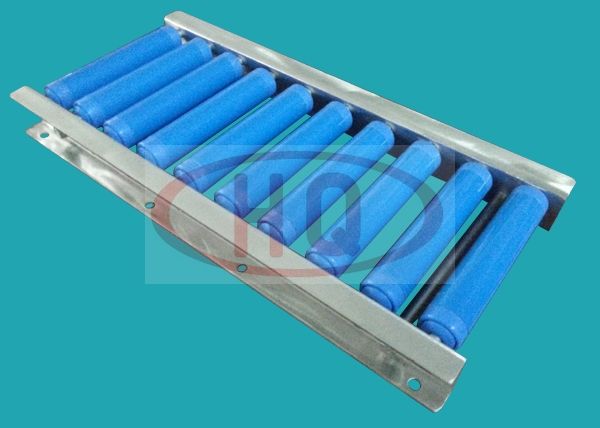

產品名稱:?20樹脂制自由輸送機
滾筒和軸承均使用樹脂成形材料，自重輕,防銹性能好，轉動平穩。適用于有特殊要求的場合。
>>說明
1.滾筒直徑:?20mm(壁厚1.5mm)
2.支架： 30mm槽型鋁材
3.幅寬: 100mm～1000mm
4.滾筒承重量: max約11kg
>>仕様表
(単位 mm)
| 滾 筒 幅 寬 W (mm) | 100 | 200 | 300 | 400 | ||
| 滾筒承重強度 (kg) | 11.5 | 10.7 | 10 | 9.2 | ||
| 輸送機重量 2,000L (kg) | 25P | 4.3 | 6.4 | 8.5 | 10.7 | |
| 30P | 3.8 | 5.7 | 7.5 | 9.4 | ||
| 滾筒（含軸）重量 (g) | 33 | 55 | 78 | 100 | ||
| 型 號 | 滾筒外徑(φ)×壁厚 軸承 | 軸外徑(φ)×壁厚 加工 | 支架形狀I(lǐng)×K×t | 機 長 L | 滾筒幅寬 W | 滾筒間距 P | 轉彎半徑 R | |||||
| JR-2015B | 20×1.5 硬質氯乙烯橡膠 樹脂成形軸承 | 6×0.7管 鍍鋅 半圓 | [ 30×15×2 氧化鋁 31.5 | 1000?1,500 2,000 | 100～400 任意尺寸 | 25 | 900 | |||||

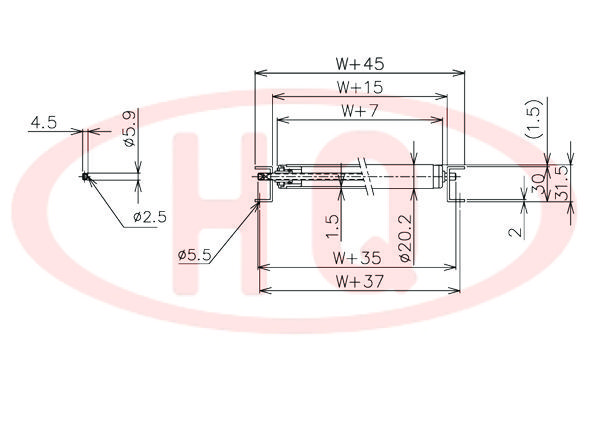

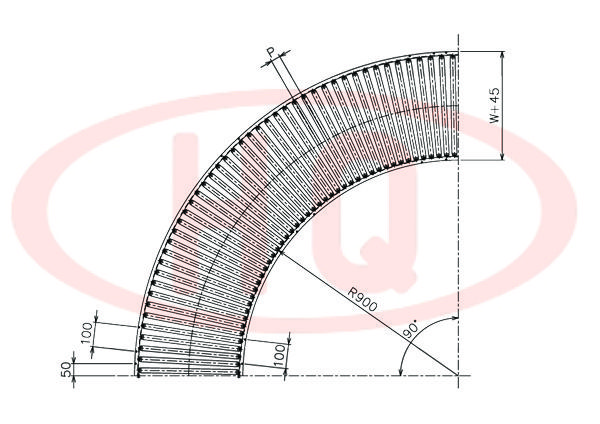

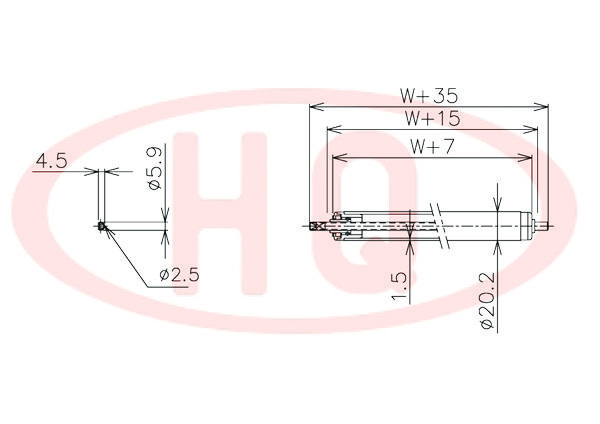

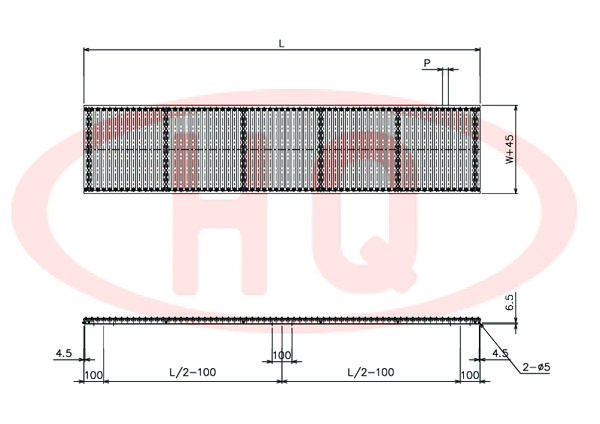

>>示意圖
